焦距300光譜儀/單色儀

·非對稱水平Czerny-Turner光路,消慧差設計,可改善譜線對稱性和提高光學分辨率
·消二次色散設計，有效抑制雜散光
·可根據具體需求靈活配置多塊光柵
·RS232接口通過計算機控制光柵轉換,濾光片更換,波長掃描,實現全自動寬光譜測試
·入光口可與我公司各種光源配套使用，可配光纖接口
·可連接我公司任意一款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用，其中Omno300/Omno500/Omno750系列光譜儀具有兩個可選出光口位置
·精密蝸輪蝸桿傳動，準確度和重復性高，噪聲低，使用壽命長
·狹縫設計獨特，刃口自動保護，寬度調節對稱性，好使用壽命長
·配有充氮氣專用口，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用
·選材精細，工藝規范，制作精良，具有良好的性能指標和批量一致性
·光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染

型號說明：

型號

特點

Omno301

出、入口垂直分布單色儀，出口安裝狹縫

Omno302

出、入口平行分布單色儀，出口安裝狹縫

Omno303

雙出口單色儀，均安裝狹縫，手動切換

Omno304

雙出口單色儀，均安裝狹縫，電動切換

Omno305

出、入口垂直分布光譜儀，垂直出口安裝CCD

Omno306

雙出口光譜儀，垂直出口安裝CCD，平行出口安裝狹縫，手動切換

Omno307

雙出口光譜儀，垂直出口安裝CCD，平行出口安裝狹縫，電動切換

基本參數：

焦距(Focal Length)

300mm

F/#

F/4.8

雜散光(Stray Light)

5×10^-4

小步距(Minimum Step)

0.0023nm

光柵名稱（Grating Name）

光柵S55x55x6

光柵有效使用面積(Grating Size)

55mm×55mm

標準配置光柵參數

(Standard 3 Gratings)

1200-300（1200g/mm,λ_p=300nm）

600-750（600g/mm,λ_p=750nm）

300-1250（300g/mm,λ_p=1250nm）

狹縫有效尺寸(Slits Size)

刃口10μm自動保護，寬10μm-3mm可調，高14mm

外形尺寸(Size)

390mm×278mm×204mm

重量(Weight)

16kg

光柵與技術指標對照表

光柵型號

線色散(nm/mm)

準確度

（nm）

重復性

（nm）

分辨率

（nm）

理論光譜

范圍

機械光譜

范圍

2400-250

1.3

0.1

0.05

0.05

185-500

0-550

1800-250

1.7

0.15

0.08

0.08

185-500

0-730

1800-500

330-730

1200-250

2.7

0.2

0.1

0.1

185-500

0-1100

1200-300

200-600

1200-500

330-1000

600-500

5.4

0.4

0.2

0.2

330-1000

0-2200

600-750

500-1500

600-1000

660-2000

600-1250

830-2200

300-500

10.8

0.8

0.4

0.4

330-1000

0-4400

300-1250

830-2500

300-1800

1200-3600

300-3000

2000-4400

150-4000

21.6

1.6

0.8

0.8

2600-8000

0-8800

66-DB

48.6

3.7

1.8

1.8

2500-25000

0-20000

50-12000

65

5

2.5

2.5

8000-24000

0-26400

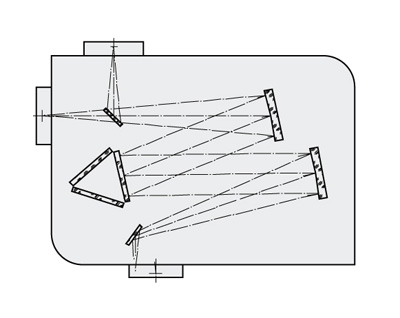

光路圖：

軟件控制圖：
